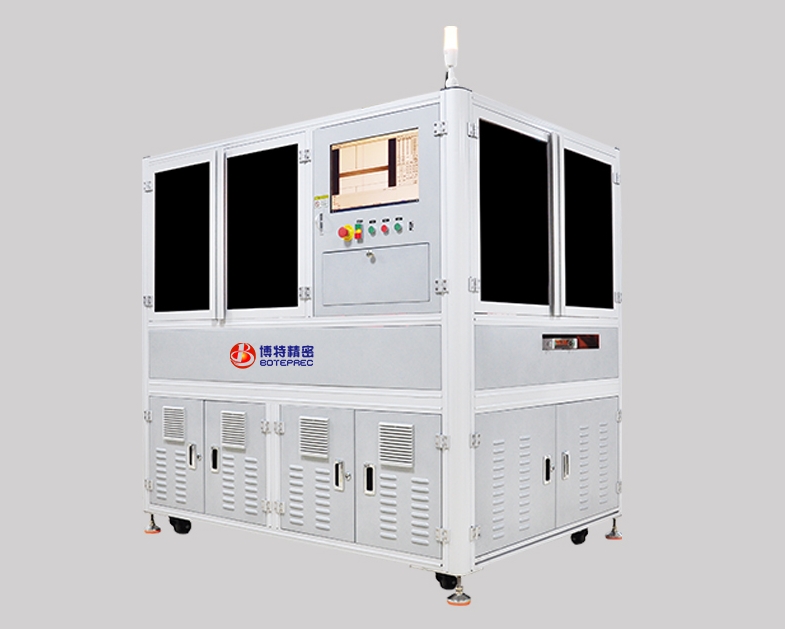

SMT产线PCB印刷电路板雕刻二维码激光镭雕设备

来源：德赢·vwin体育精密发布时间：2025-07-17 08:00:24

在现代电子制造业中，表面贴装技术(SMT)生产线的高效运作离不开精密可靠的标识技术。激光镭雕设备作为PCB印刷电路板二维码雕刻的核心工具，已成为SMT产线不可或缺的组成部分。这种非接触式加工技术通过在PCB表面精确烧蚀形成永久性标记，实现了产品追溯、质量控制和生产管理的数字化升级。


激光镭雕技术相较于传统印刷或机械雕刻方式具有显著优势：首先，它能在不损伤基材的情况下实现微米级精度的标记；其次，激光标记具有极高的耐久性，能抵抗化学腐蚀、机械磨损和高温环境；再者，激光系统可无缝集成到自动化生产线中，实现高速、连续的标记作业。随着工业4.0和智能制造的推进，二维码作为产品信息载体的重要性日益凸显，激光镭雕设备在PCB制造领域的应用前景愈发广阔。

一、PCB二维码激光镭雕设备的核心技术组成

1. 激光源系统

PCB二维码雕刻设备的核心是激光发生器，常见的有光纤激光器、CO?激光器和紫外激光器三种类型。光纤激光器(通常波长1064nm)因其高光束质量、长寿命和低维护成本，成为PCB金属表面(如铜、铝)雕刻的首选；而CO?激光器(波长10.6μm)更适合处理非金属材料；紫外激光器(波长355nm)则在精细雕刻和敏感材料处理方面表现优异。激光功率通常选择10W-30W范围，可根据材料特性调整脉冲频率(20kHz-80kHz)和脉宽以达到最佳雕刻效果。

2. 精密光学系统

高品质的激光镭雕设备配备先进的光学组件，包括扩束镜、振镜系统和F-θ场镜。振镜系统由高速伺服电机驱动的高精度反射镜组成，定位精度可达±5μm，最大扫描速度超过7m/s。F-θ场镜用于保持聚焦光斑在整个工作平面上的均匀性，常见工作幅面从50mm×50mm到200mm×200mm不等。部分高端设备还配备动态聚焦系统，可自动补偿不同高度平面的焦距变化，确保三维表面的标记质量。

3. 视觉定位系统

现代PCB激光镭雕设备普遍集成高分辨率CCD视觉系统(通常500万像素以上)，通过模式识别算法实现亚像素级定位(精度±15μm)。视觉系统先扫描PCB上的基准点(Fiducial Mark)，然后根据CAD设计数据自动校正位置偏差，确保二维码雕刻位置准确无误。先进的设备支持多基准点校验和拼板识别功能，可自动适应不同尺寸的PCB面板和多样化的板面布局。

4. 运动控制系统

高精度线性电机平台配合伺服控制系统构成设备的机械运动核心，定位重复精度通常达到±2μm。设备支持多种通信协议(EtherCAT、PROFINET等)，可无缝对接SMT产线的MES系统。智能化控制系统可实时监控激光参数、温度、冷却状态等关键指标，具备自动校准和故障诊断功能。部分设备还配备多工位交换系统，实现不停机上下料，大幅提升生产效率。

二、PCB二维码激光镭雕的工艺要点

1. 材料适应性处理

不同PCB基材(FR-4、铝基板、陶瓷基板等)和表面处理工艺(喷锡、沉金、OSP等)需要差异化的激光参数。例如，沉金表面建议采用较低功率高频率的参数组合避免金层剥离；而黑色阻焊层则需要调整焦点位置以获得清晰对比度。先进的激光设备配备材料数据库，可存储数百种预设参数方案，操作人员只需选择相应材质即可自动优化雕刻参数。

2. 二维码类型与参数优化

PCB行业常用QR码和Data Matrix两种二维码制式，Data Matrix因其高密度和小尺寸优势(ECC200标准可纠错30%)更受青睐。典型雕刻尺寸为2mm×2mm至5mm×5mm，模块宽度通常控制在0.1mm-0.15mm之间。激光打标前需进行码制验证测试，确保在既定尺寸下达到ISO/IEC 16022标准规定的最低识别等级(通常要求≥B级)。设备软件应具备实时码值校验和视觉检测功能，防止错误标记流入下道工序。

3. 清洁与环境保护

激光雕刻过程中产生的微粒需通过集成式烟雾净化系统(过滤效率≥99.97%)及时清除，避免污染精密电子元件。部分敏感PCB板在雕刻后需要等离子清洗或酒精擦拭去除表面碳化物。设备工作腔体应保持微负压状态，并配备互锁安全装置(符合EN60825-1激光安全标准)，确保操作人员免受激光辐射伤害。

三、激光镭雕设备在SMT产线的系统集成

1. 自动化接口设计

现代激光镭雕设备通过标准SECS/GEM协议与工厂MES系统通信，实现配方自动调用、生产数据采集和设备状态监控。硬件接口方面，配备双皮带传送机构或精密机械手对接SMT线体，典型节拍时间可控制在3秒/板以内。设备支持Barcode扫码器或RFID读取器，自动识别不同产品型号并调取相应加工程序。

2. 数据链整合

激光镭雕设备作为产品追溯系统的关键节点，需与PLM、ERP系统深度集成。二维码内容通常包含：产品型号(3-5位字母数字)、批次号(日期+班次)、序列号(6-8位递增数字)和供应商代码(2-3位)等信息。加密算法可对敏感数据进行编码，防止外部破解。部分高端应用还支持双码系统，一个明码用于常规追溯，一个加密码用于防伪认证。

3. 智能检测反馈

集成式AOI(自动光学检测)系统在雕刻完成后即时进行二维码可读性验证，采用Cognex或Keyence等工业级读码器，验证速度可达300码/分钟以上。检测结果自动反馈至MES系统，不合格产品将被标记或自动剔除。系统统计CPK值监控过程能力，当首次通过率低于预设阈值(如99.5%)时触发警报，提醒工艺人员调整参数。

四、技术发展趋势与创新方向

随着电子产品向微型化发展，超精细激光雕刻技术成为研究热点。皮秒/飞秒激光器的引入使得20μm以下模块宽度的二维码雕刻成为可能，这对高密度PCB板尤为重要。另一创新方向是多层二维码技术，通过控制激光能量在PCB不同层面形成可分层读取的编码信息，大幅提升数据容量。

人工智能技术的融合正在改变传统激光加工模式：基于深度学习的视觉系统可自动识别最佳雕刻位置，避开焊盘和走线；自适应控制算法能实时调整激光参数补偿材料差异；数字孪生技术实现设备状态的预测性维护。这些创新将激光镭雕设备的MTBF(平均无故障时间)提升至10，000小时以上。

绿色制造要求推动着激光技术的节能改进：新型谐振腔设计使能量转换效率提升至35%以上；智能休眠模式可降低30%的待机能耗；无铅化工艺设计符合RoHS2.0和REACH法规要求。未来，模块化设计的激光镭雕设备将更易于升级和维护，生命周期成本可降低25%以上。
